Das Diagnoseprogramm #
Alle elektrischen Teile des GA 3000 können einzeln überprüft werden, indem Sie die Tasten auf der Steuerplatine drücken und die drei Anzeigelampen und die Funktion jedes Teils beobachten. Die Tasten werden in den unten gezeigten Sequenzen gedrückt und in der beigefügten Tabelle zusammengefasst.
Vorbereitung für das Diagnoseprogramm #
Richten Sie den Minipom ein, indem Sie Strom, Wasser und CO2 wie im Abschnitt „Installationsrichtlinien“ dieses Handbuchs beschrieben anschließen. Stellen Sie die Sirupventile (Dosierer) in das Sirupfach (ohne Sirupbehälter). Wenn eine Taste des Schaltfelds blockiert ist, entfernen Sie die Abdeckung des Schaltfelds, indem Sie die Schraube an der unteren linken Seite des Bedienfelds entfernen, und hebeln Sie die untere rechte Ecke vorsichtig heraus, um die Verriegelungslasche zu lösen. Achtung, offene Stromleitungen sind Lebensgefährlich. Wenn möglich die Tasenverrigelung lösen und die Abdeckung wieder aufsetzen. Schalten Sie den Netzschalter ein, indem Sie den Knopf in die Position „1“ / „Ein“ schieben.

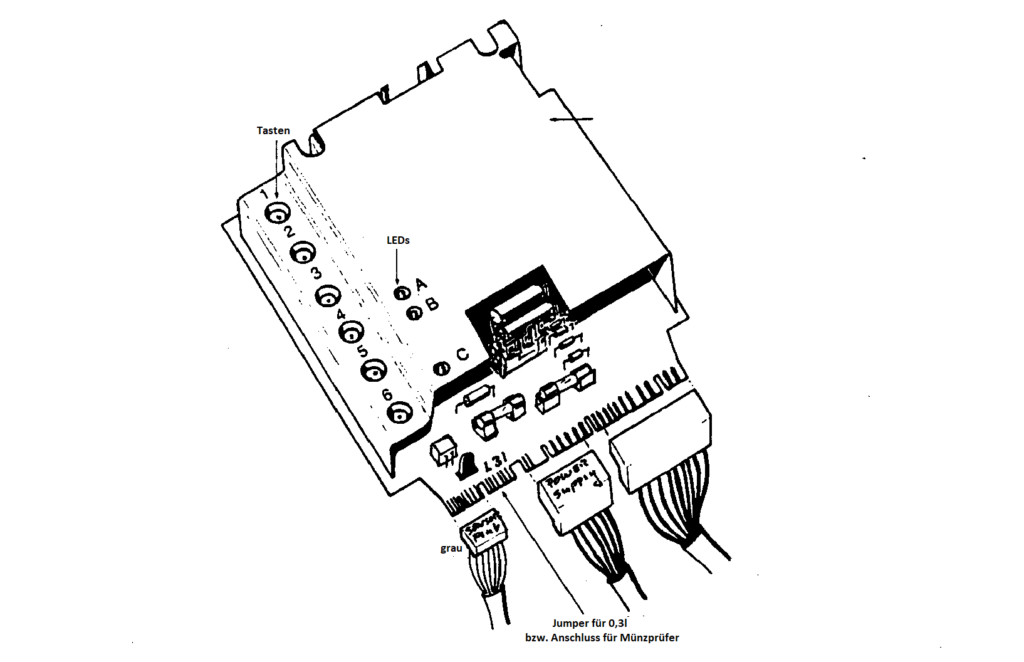

Die sechs Tasten und drei LEDs auf dem Bedienfeld sind jetzt in vertikalen Reihen sichtbar. Die Tasten sind von oben nach unten mit 1-6 nummeriert und die grünen LEDs sind von oben nach unten als A, B, C gekennzeichnet. LED A sollte zu diesem Zeitpunkt eingeschaltet sein, wenn es auf 0,2l-Getränke eingestellt ist.
Normale Tasten-/LED-funktionen #
Während des normalen Betriebs, nicht im Diagnosemodus, führen die Tasten die folgenden Aufgaben aus:
| Taste | Funktion | |
| 1 | Das Getränk wird mit Dosierer Nummer 3 (Dosierer ganz rechts) mit der Aufschrift „Cola“ auf der Rückseite der Tür des Sirupfachs abgegeben | |
| 2 | Das Getränk wird mit Dosierer Nummer 2 (mittlerer Dosierer) mit der Aufschrift „Diet Coke/Fanta“ auf der Rückseite der Tür des Sirupfachs abgegeben | |
| 3 | Das Getränk wird mit Dosierer Nummer 1 (Dosierer ganz links) mit der Aufschrift „Sprite“ auf der Rückseite der Tür des Sirupfachs abgegeben | |
| 4 * | Ändert die Auswahl / Option für die Getränkegröße (0,2l / 0,3l oder 0,2l / 0,1l) | |
| 5 * | Gibt nur kohlensäurehaltiges Wasser ab | |
| 6 * | Wählt eine große (Super) oder normale Eisbankgröße aus |
| LED | Leuchtet | Blinkt | ist aus |
| A | Normal – 0,2l Getränkegröße ausgewählt | Kein Wasser | Gerät ist ausgeschaltet / oder B leuchtet |
| B. | Normal – 0,1l Getränkegröße ausgewählt | Wasserleck im Gerät erkannt | Normal |
| B. | Jumper * – 0,3l Getränkegröße ausgewählt | Wasserleck im Gerät erkannt | Normal |
| C. | Große Eisbank ausgewählt | N / A | Standard Eis Bank ausgewählt |
| Gelb | N / A | CO2 leer / kein CO2 | Normal |
* Mit 0,3l Jumper oder installiertem Münzprüfer
Start des Diagnoseprogramms #
Schalten Sie die Hauptstromversorgung des Minipom aus, um das Testprogramm zu starten.
- Halten Sie die Taste 4 gedrückt, während Sie das Gerät einschalten.
Die grünen LEDs sollten nacheinander blinken. Wenn sie nicht nacheinander blinken, drücken Sie einmal die Taste 6 und wiederholen Schritt 1.
Drücken Sie jede Taste, beginnend mit der oberen Taste und arbeiten Sie sich bis zur unteren Taste (1 bis 6) vor. Die LEDs sollten sich einschalten und beim Drücken jeder Taste konstant bleiben, um anzuzeigen, dass die Taste und die LEDs ordnungsgemäß funktionieren. Nach dem Drücken der Taste 6 bleiben alle LEDs an. Drücken Sie die Taste 6 erneut, und nur die untere grüne LED bleibt an.
Die Abfolge ist für den GA3010 identisch, lediglich Taste 6 entfällt in jedem Schritt. Für GA3000 Geräte mit Seriennummer bis FD6507 gibt es ebenfalls einen geänderten Testablauf. Bitte sendet mir eine kurze E-Mail, wenn Ihr so ein Gerät habt und der hier beschriebene Ablauf nicht funktioniert.
Funktionstests #
| Tasten | Tests / Ergebnisse | |
| 1 | Dosierer Nummer 3 (ganz rechts) hebt | |
| 2 | Dosierer Nummer 2 (Mitte) hebt | |
| 3 | Dosierer Nummer 1 (ganz links) hebt an | |
| 1 & 2 | Münzannahme gesperrt (nur GA3010) | |
| 4 & 1 | Wasserpumpe / Einlassventil arbeitet | |
| 4 & 2 | Auslassventil öffnen | |
| 5 & 1 | Kompressor läuft* | |
| 5 & 2 | Klick des Kühlventils |
*Bitte nur 1x ausführen, der Kompressor kann bei häufiger Wiederholung Schaden nehmen.
Sensoren-Anzeigen GA3000 #
Halten Sie die Taste Nummer 4 gedrückt und notieren Sie, welche LEDs leuchten:
| LED | An | Aus | |
| A. | Wasserüberlaufsensors (Leck) | Normal | |
| B. | Carbonator Wasser niedrig | Karbonator gefüllt (normal) | |
| C. | N / A | N / A |
Halten Sie die Taste Nummer 5 gedrückt und notieren Sie, welche LEDs leuchten:
| LED | An | Aus | |
| A. | Normale o. keine Eisbank, siehe B | Große Eisbank, wenn B aus ist | |
| B. | Keine Eisbank | normale Eisbank | |
| C. | Das Sirupfach ist warm | Sirupfach kalt (normal) |
Sensoren-Anzeigen GA3010 #
Der GA3010 hat eine andere Anordnung der LED´s. Es gibt je eine LED für jeden Geschmack und die 3 Getränkegrößen. Im Testprogramm werden nur die Getränkegrößen zur Auswertung genutzt.
| LED | An | |
| klein | große Drinkgröße am Münzer eingestellt | |
| mittel | Münzer angeschlossen | |
| groß | Freiverkauf bzw. kein Münzer | |
| groß | leuchtet kurz = Verkufsimpuls (bei Münzer) |
Halten Sie die Taste Nummer 4 gedrückt und notieren Sie, welche LEDs leuchten:
| LED | An | |
| klein | Wasserüberlaufsensors (Wasser im Gerät) | |
| mittel | Durchflussmelder (kein Wasser fließt) | |
| groß | Carbonator Wasser niedrig |
Halten Sie die Taste Nummer 5 gedrückt und notieren Sie, welche LEDs leuchten:
| LED | An | |
| klein | Keine / geringe Eisbank im Karbonisator | |
| mittel | CO2- Druck zu niedrig | |
| groß | Das Sirupfach ist warm |
Diagnose beenden #
Schalten Sie das Gerät am Hauptschalter aus und wieder ein.
